產品摘要:

CNC-4000龍門式數控等離子切割機,數控龍門等離子切割機,找龍門數控等離子切割機廠家,龍門式數控火焰等離子切割機價格,龍門式數控切割機報價,請致電:189-8629-0037


產品描述

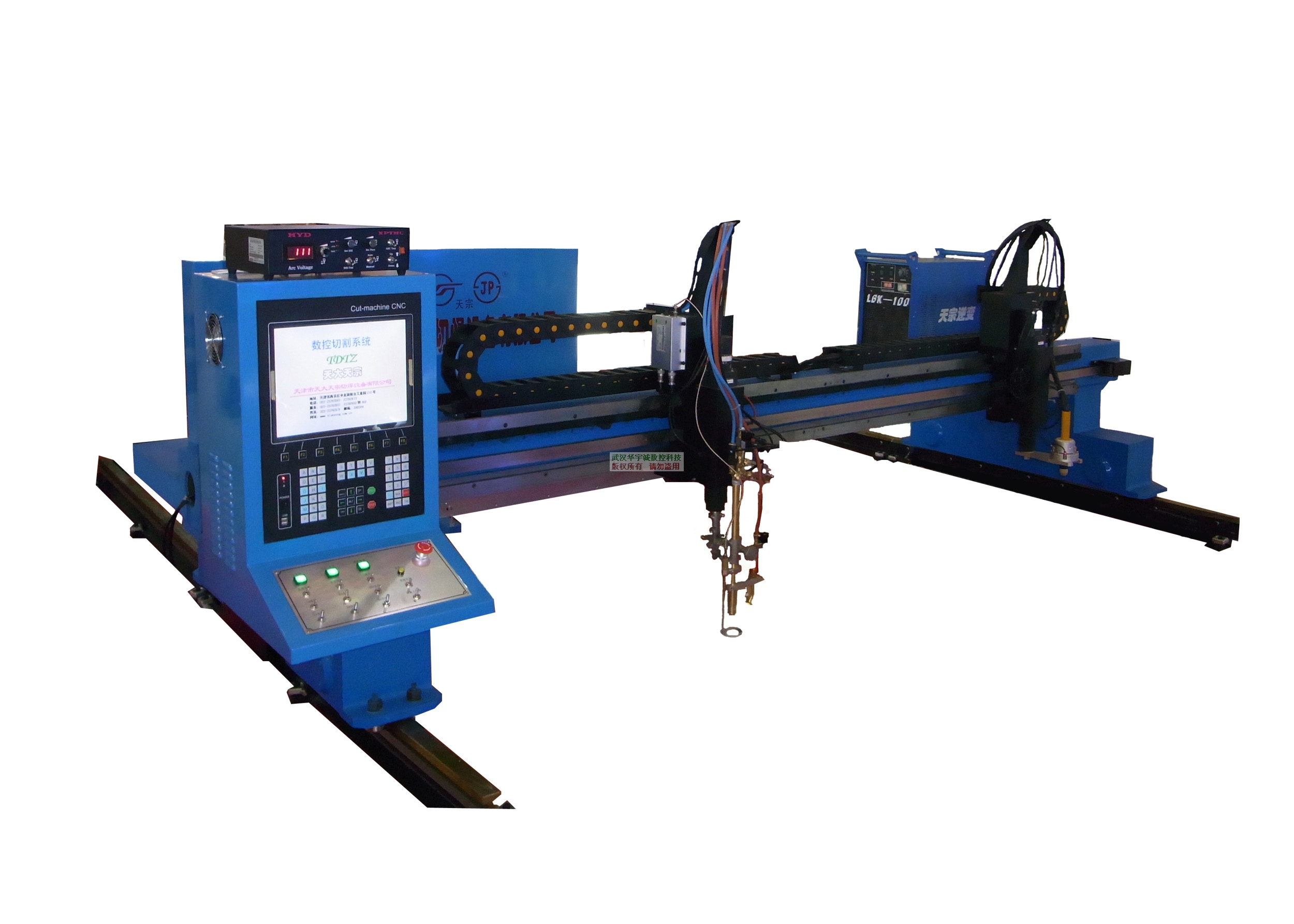

產品介紹:YCLM-4000B型龍門式數控等離子切割機

   該型數控切割機為龍門式結構,橫向跨度有3m、4m、5m、6m等多種規格,均采用雙邊驅動,雙軸芯直線導軌,標配為橫向軌距4m,縱向軌長為6m,單火焰或單等離子切割方式,帶自動點火;也可增配成火焰與等離子兩用切割方式??v向?qū)к夐L度每節2m,可按用戶要求配置加長導軌及加寬橫梁跨距;還可根據用戶要求配置多把割炬或異型切割和抽條切割兩用。購買本公司此款設備可享受免費送貨上門、安裝調試及培訓。購買本公司此款設備可享受免費送貨上門、安裝調試及培訓、整機質保貳年。

產品型號/價格:YCLM-4000B型龍門式數控等離子切割機

1、機器基本配置

機械部分

1

主機跨距

根據客戶要求定做

4000mm


2

縱向?qū)к夐L度

根據客戶要求定做

14000mm


3

數控火焰單割炬

1組


4

等離子單割炬

1組


5

弧壓調高裝置(上海交大)

1組


6

電動調高裝置(可選電容調高)

1組


7

自動點火裝置

1組


8

管路傳動方式

橫向履帶、縱向掛架


9

系統、操作臺方向

 左安裝或右安裝


10

采購方負責部分


干式切割平臺、沉重梁制作,安裝場地水泥基礎、縱向管路的傳動等基礎工作的施工將需方安裝,供方提供圖紙指導。

電控部分

1

數控系統

上海交大, 北京斯達峰


2

等離子電源

美國海寶85A、105A等,華榮、華遠等


3

驅動系統/電機

日本松下品牌或國產步進驅動


4

減速機

德國行星減速機


5

自動編程、套料軟件

Smartnest或澳大利亞FASTCAM


2、機器主要技術指標

1

有效切割寬度

單位mm

3200

2

有效切割長度

單位mm

12000

3

火焰切割厚度

單位mm

200MM

4

切割速度

單位mm/min

50-6000

5

割炬升降距離

mm

200

6

整機運行速度

mm/min

0-9000

7

設定速度誤差

%

≤±5%

8

自動調高精度

mm

≤±1.0mm

9

整機綜合精度

(以右綜合圖形為準)邊長(四邊)1000╳1000

劃線速度500-800mm/min


A                 B


C                 D

邊長(四邊)

mm

±0.5mm

縱向直線精度


±0.2mm/10m

對角線誤差|AD-BC|

mm

±0.5mm

回原點偏差

mm

±0.2mm

交點偏差

mm

±0.5mm

順逆直線偏差

mm

±0.2mm

10

切割表面質量(粗糙度)(選δ=25板材)


Rz(um)=70+1.2a

目測:粗糙度12.5

11

垂直度和傾斜度公差


μ(mm)=0.4+0.015a工具:角度尺

12

直角度

mm/10m

4M×20M方的對角誤差≦±0.2 mm/10m

13

行走不直度

mm/有效長度

縱向≦±0.2mm/有效長度

橫向≦±0.2mm/有效長度

14

割炬角度誤差

≦±0.5o

15

劃線精度

mm

≤0.5mm

16

設備噪音

分貝

≤80分貝

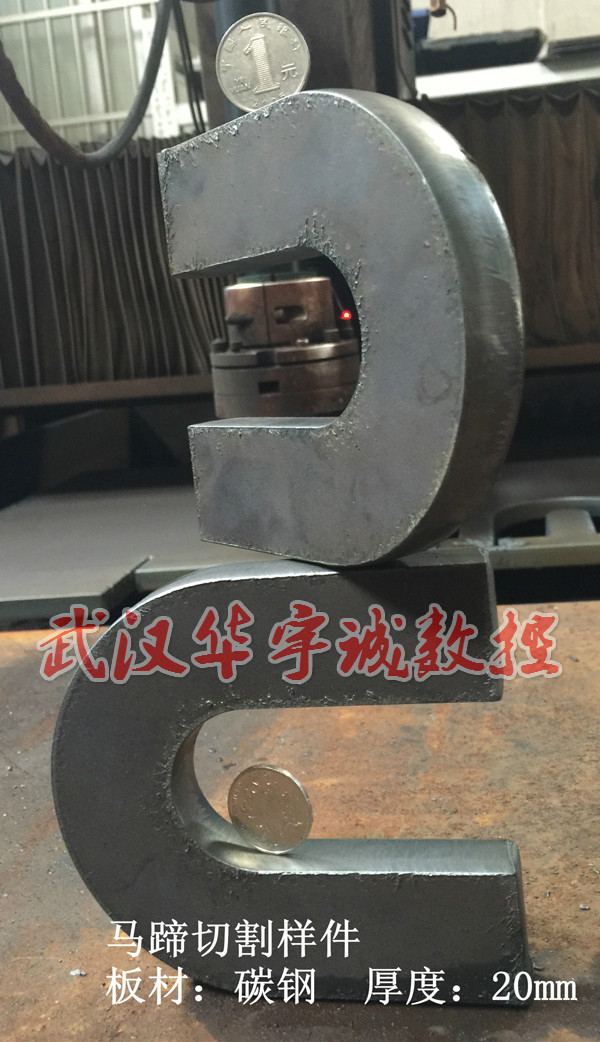

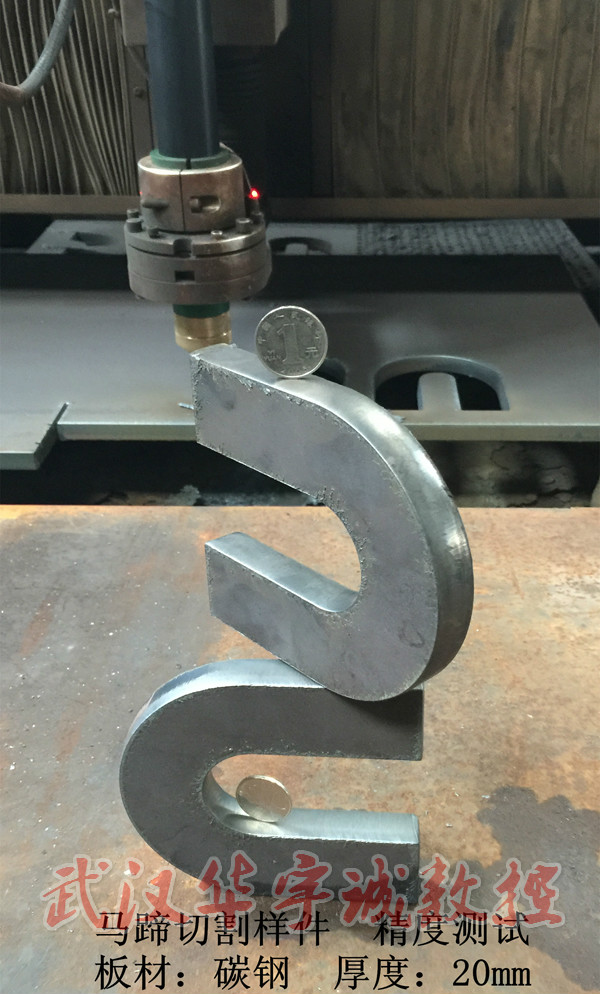

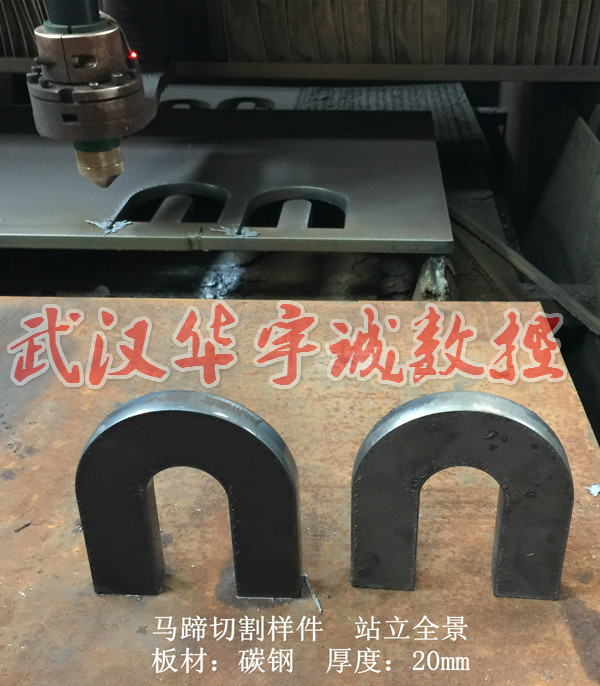

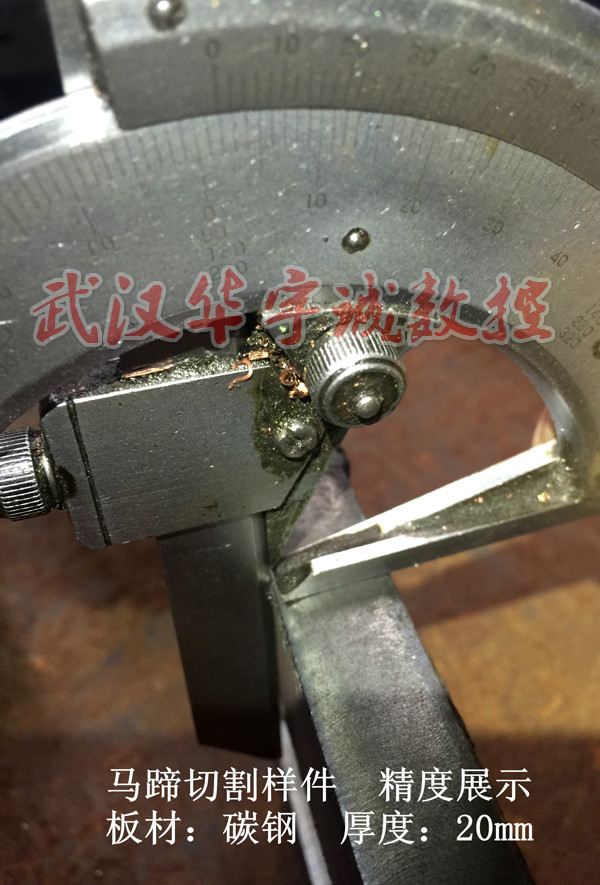

切割樣品展示:


售后服務:

    凡購買我公司產品,我公司派專業人員上門安裝調試,培訓操作人員。你不會CAD繪圖,不會排料,沒有圖紙都沒關系,我們的工作人員都會手把手的教你。確保你能熟練使用。如果遇到復雜的排料,我們還可提供網上遠程服務。確保你沒有后顧之憂。
